Alat Menggambar Mata Kuliah Gambar Mesin

Alat Menggambar Mata Kuliah Teknik Mesin, pengetahuan tentang alat dan bahan untuk menggambar sangat penting untuk diketahui, setiap jenis alat dan bahan gambar memiliki fungsi dan karekter yang berbeda-beda dengan mengetahui dan memahami setiap alat dan bahan gambar akan memudahkan perupa menuangkan ide dan gagasannya dalam bentuk gambar, alat menggambar sebenarnya tidak terbatas apa yang sudah dipergunakan dalam kehidupan sehari-hari, semua alat tulis bisa digunakan untuk menggambar, namun perupa bebas mencari dan menemukan alat dan bahan gambar yang akan menjadikan sebuah karya memiliki nilai seni yang tinggi, pengetahuan alat gambar mengenai karakteristiknya adalah dasar untuk melakukan percobaan, ingat teori adalah penting namun praktek dan percobaan akan jauh lebih penting.

Papan Gambar
Mistar Gambar

Gambar Segi Tiga

Mistar skala
Untuk memudahkan dalam membuat gambar suatu benda menjadi lebih besar atau lebih kecil dari keadaan yang sebenarnya, biasanya orang sering menggunakan mistar skala ini setiap ukuran untuk itu tidak perlu di hitung lagi, mistar skala ini termasuk mistar pengukur karena untuk yang sebenarnya pada perbandingan tertentu bisa di pindahkan dengan jalan dibesarkan atau dikecilkan, bentuk dari mistar skala ini bisa dilihat pada gambar dibawah.

Mistar Pengukur
Mistar Pengukur adalah merupakan suatu alat untuk memindahkan ukuran dengan tepat, dimana keadaan dari mistar pengukur tersebut tidak boleh bengkok atau puntir, juga mistar pengukur ini tidak boleh digunakan untuk menarik garis, karena pada sisi tajamnya akan cepat rusak, dahulu mistar pengukur ini di buat dari kayu paling baik dengan panjang paling sedikit 300 mm, akan tetapi belakangan ini telah banyak di buat dengan bahan plastik dan mika yang bening yang mempunyai garis pembagi dalam satuan mm, Bentuk dari mistar pengukur ersebut dapat dilihat pada gambar di bawah.
Kotak Jangka
Suatu peralatan yang mempunyai peranan penting dan sangat berharga bagi para juru gambar adalah kotak jangka, kotak jangka ini haruslah berisi perkakas yang lengkap, seperti sebuah jangka besar dan tiga buah alat bantu lainya yang dapat di tukar-tukar, supaya jangka tersebut dapat di gunakan untuk menggambar dengan tinta, potlot dan bisa diperpanjang. gambar dari kotak jangka bisa anda lihat pada gambar di bawah.

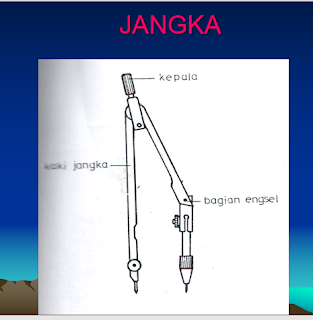

  Jangka
 Jangka Orleon
 Mal Lengkung
 Mal Lingkaran

 Mal Elips

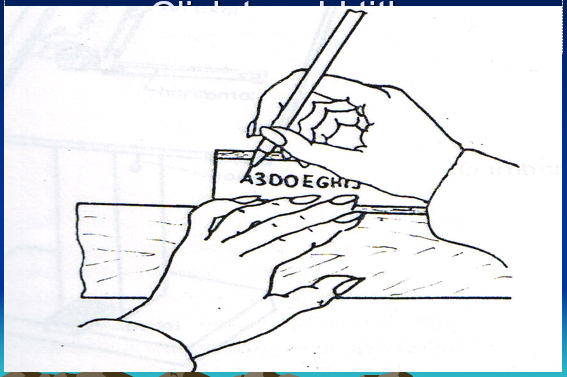

Jika kita harus menulis huruf atau angka pada gambar dengan tinta, agar huruf dan angka tersebut dapat di tulis dalam bentuk yang sama dan rapi, maka untuk itu haruslah menggunakan sebuah alat bantu yang di namakan dengan mal huruf, mal huruf ini biasanya dibuat dari bahan yang transparan seperti plastik dan mika, dimana pada bagian pinggir sebelah atas dan bawah dari mal huruf tersebut sudah memakai bingkai, perhatikan gambar di bawah.


 Busur Derajat
Mesin Gambar
